ロボットのドレスパックとは、ロボットが仕事をするために必要なすべて — 電力、信号、データ、エア、水、溶接電流、プロセスメディア — をロボットの基部からアーム先端のツールまで運び、それを数百万サイクルにわたり故障なく続けるために設計されたパッケージです。
ケーブルの束ではありません。ケーブルをアームに縛り付ければ「束」はできます。ドレスパックは、そのケーブルがどう動くかを誰かが計算したときに初めてできるものです。

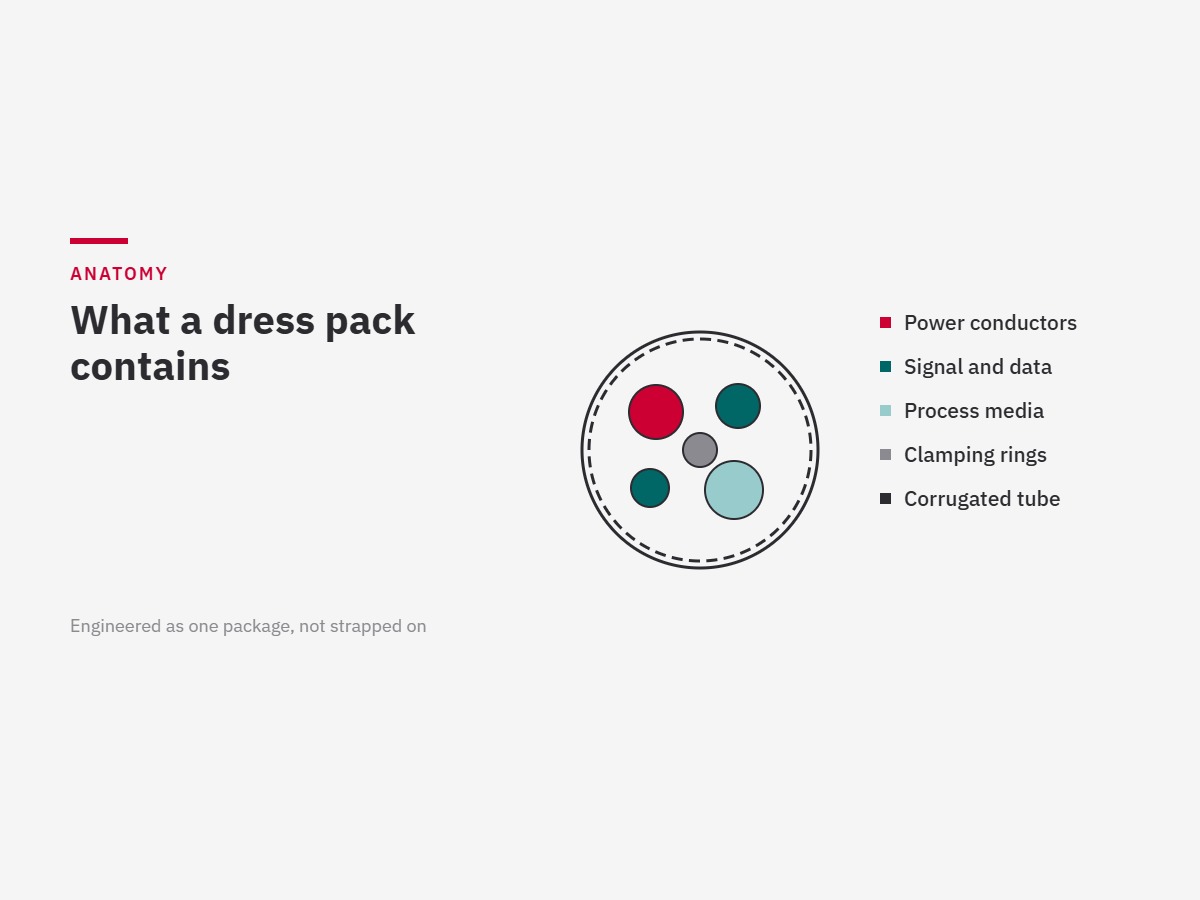

中に何があるか
- 繰り返しの屈曲に耐えるよう細い素線で構成された、電力・信号・フィードバック用の導体
- 圧縮エア、冷却水、シールドガス、プロセスメディア用のホース
- それらを収容し保護するコルゲートチューブまたは閉じたハウジング
- パッケージをロボットの定められた位置に固定するサポート、ボールガイド、ブラケット
- 各芯線をそれぞれの径で保持するクランプリングとストレインリリーフ
- 動きが要求する箇所には、アームの動作に合わせて弛みを吸収するリトラクション機構
なぜ「組み付け」ではなく「設計」なのか
ロボットアームは、人が曲げるようにはケーブルを曲げません。ねじるのです。第6軸は360度以上回転することがあり、最終的に導体を破断させるのは曲げではなく、ねじりです。数百万回の曲げサイクルに耐える定格のケーブルでも、想定されていないねじりの下では数か月でだめになることがあります。
だからパッケージは、3つのことを同時に踏まえて設計しなければなりません。ロボットが実際に動くリーチと軌道、各軸が加えるねじり、そして環境 — 熱、スパッタ、クーラント、ウォッシュダウン、コンタミ管理の要件です。どれか一つでも外すと、数か月後に断続的な信号喪失として現れます。これは最も診断しにくいタイプの故障です。
なぜ経営上も重要か
ケーブル故障は、ロボット生産ラインの予期しないダウンタイムの最大の原因です。ドレスパックはセルのコストのごく一部でありながら、計画外停止の大きな部分を占めます。即席で済ませず、きちんと設計する価値があるのはそのためです。
主なタイプ
コンプリートドレスパック
ケーブルとホースを内蔵した完全組立状態で納品され、そのまま取り付けられます。Complete Dress Packをご覧ください。
エンプティドレスパック
メディアを含まない機構部のみのパッケージ。ケーブルを自社で用意されるお客様向けです。Empty Dress Pack Solutionをご覧ください。
リトラクションシステム
動作中の弛みを管理する、ばね式またはプロファイル式のシステムです。RoboRocとRoboRexをご覧ください。
関連記事
ロボットケーブルはなぜ故障するのか · ルーティングの原則 — ねじりと曲げ · ドレスパックはどれくらいもつのか · カスタムドレスパック設計 · ドレスパックの費用
お見積り依頼、またはエンジニアへのご相談はこちらから。
