Ein Roboter-Dresspack ist das konstruierte Gesamtpaket, das alles vom Fuß des Roboters zum Werkzeug am Ende des Arms führt, was der Roboter für seine Aufgabe braucht — Energie, Signale, Daten, Luft, Wasser, Schweißstrom, Prozessmedien — und das über Millionen von Zyklen, ohne auszufallen.
Es ist kein Kabelbündel. Ein Bündel bekommt man, wenn Leitungen an einen Arm geschnallt werden; ein Dresspack bekommt man, wenn jemand berechnet hat, wie sich diese Leitungen bewegen werden.

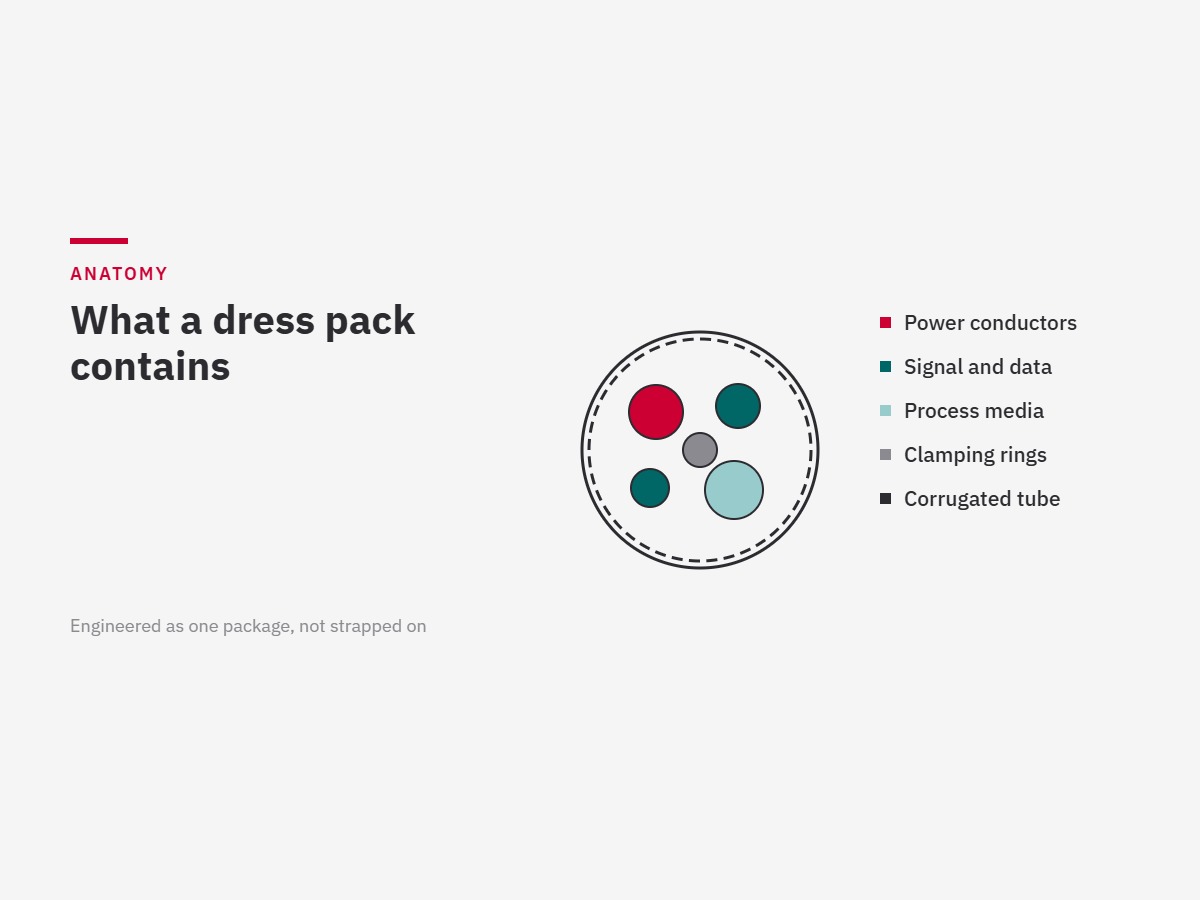

Was darin steckt
- Leitungen für Energie, Signale und Feedback, aus feinen Litzen aufgebaut, damit sie wiederholtes Biegen überstehen
- Schläuche für Druckluft, Kühlwasser, Schutzgas oder Prozessmedien
- Wellrohr oder ein geschlossenes Gehäuse, das alles führt und schützt
- Halter, Kugelführungen und Konsolen, die das Paket an definierten Punkten am Roboter fixieren
- Klemmringe und Zugentlastungen, die jede Ader auf ihrem eigenen Durchmesser halten
- Wo die Bewegung es verlangt, ein Rückzugsystem, das überschüssige Länge aufnimmt, wenn der Arm sich bewegt
Warum es konstruiert wird statt zusammengebaut
Ein Roboterarm biegt Leitungen nicht so, wie ein Mensch es tut. Er verdreht sie. Die sechste Achse kann sich um 360 Grad und mehr drehen, und Torsion — nicht Biegung — ist es, was einen Leiter am Ende bricht. Eine Leitung, die für Millionen Biegezyklen zugelassen ist, kann unter Torsion, für die sie nie spezifiziert wurde, nach Monaten ausfallen.
Das Paket muss deshalb um drei Dinge gleichzeitig herum konstruiert werden: die Reichweite und die Bahn, die der Roboter tatsächlich fährt, die Torsion, die jede Achse aufbringt, und die Umgebung — Hitze, Schweißspritzer, Kühlmittel, Washdown, Kontaminationsgrenzen. Stimmt eines davon nicht, zeigt sich der Fehler Monate später als sporadischer Signalverlust — und das ist die am schwersten zu diagnostizierende Art von Störung.
Warum es wirtschaftlich zählt
Leitungsausfälle sind die häufigste Ursache ungeplanter Stillstände an robotergestützten Produktionslinien. Das Dresspack ist ein kleiner Bruchteil der Kosten einer Zelle und ein großer Teil ihrer ungeplanten Stopps — genau deshalb lohnt es sich, es zu konstruieren statt zu improvisieren.
Die wichtigsten Bauarten
Komplettes Dresspack
Fertig montiert geliefert, mit allen Leitungen und Schläuchen bestückt, einbaufertig. Siehe Complete Dress Pack.
Leeres Dresspack
Das mechanische Paket ohne Medien, für Kunden, die ihre eigenen Leitungen einsetzen. Siehe Empty Dress Pack Solution.
Rückzugsysteme
Feder- oder profilbasierte Systeme, die überschüssige Länge über die Bewegung hinweg aufnehmen. Siehe RoboRoc und RoboRex.
