Die meisten Fehler im Leitungsmanagement passieren, bevor irgendetwas gebaut wird — bei der Entscheidung, wo das Paket verläuft. Dies sind die Regeln, die wir anwenden, samt der Begründung dahinter, damit Sie sie auf Ihre eigenen Zellen anwenden können — ob wir das Paket bauen oder nicht.

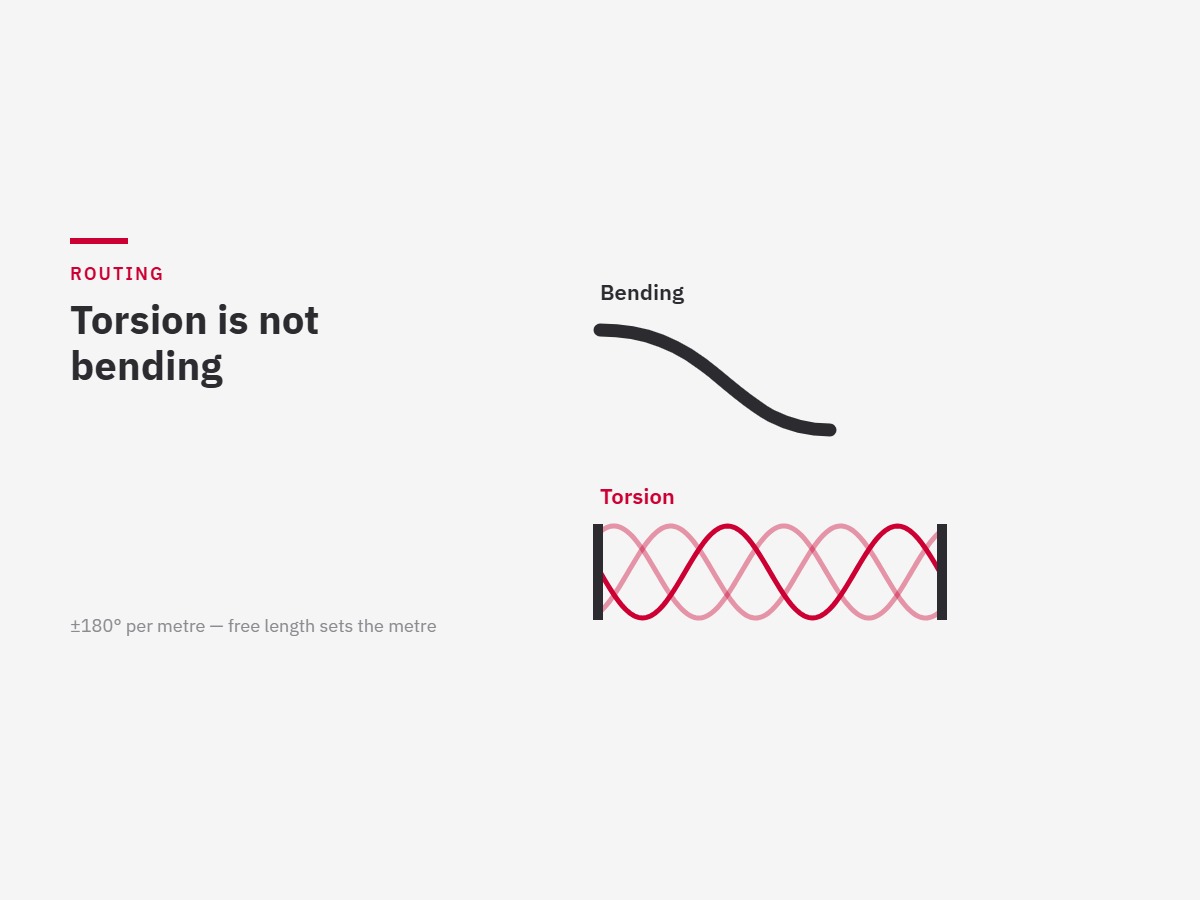

Torsion versus Biegung: die Unterscheidung, auf die es ankommt
Biegung und Torsion sind unterschiedliche Lasten, und Leitungen werden für beide getrennt spezifiziert. Biegung flext den Leiter über einen Radius. Torsion verdreht ihn um seine eigene Achse und lässt jede Litze über die gesamte freie Länge zwischen zwei Fixpunkten gegen ihre Nachbarn arbeiten.
Roboterarme tun beides, aber die Handachsen werden von Torsion dominiert — und Torsion ist es, die das Leben einer Leitung gewöhnlich beendet. Die praktischen Konsequenzen:
- Auf den Achsen 4, 5 und 6 Leitungen mit ausdrücklicher Torsionsangabe einsetzen — eine Biegeangabe allein sagt nichts darüber, wie sie sich dort verhalten
- Die Torsion pro Meter spezifizieren, nicht in Summe. Eine ±180°/m-Leitung in einer freien Länge von einem halben Meter wird um ±360°/m gebeten
- Der Torsion Raum zum Verteilen geben. Eine sich verdrehende Leitung, die an beiden Enden einer kurzen Strecke geklemmt ist, kann die Last nirgends verteilen — und bricht an der Klemme
- Nie zulassen, dass eine Leitung Torsion und ihre engste Biegung am selben Punkt im Zyklus aufnimmt
Biegeradius
- Den dynamischen Mindestbiegeradius einhalten, nicht den statischen — das sind verschiedene Zahlen, und die dynamische ist die größere
- Den Radius bei voller Streckung und an den Extremen der Handrotation prüfen, nicht in der geteachten Grundstellung
- 12× Außendurchmesser ist ein üblicher Auslegungswert für hochflexible Datenleitungen; engere Konstruktionen existieren — manche Feedback-Leitungen gehen bis 2×D — aber das ist eine Spezifikation zum Bestätigen, nicht zum Annehmen
- Im Zweifel mehr Radius geben. Es gibt keinen Fehlermodus durch einen zu großzügigen Radius
Fixpunkte
- Das Paket an definierten Punkten auf jeder Achse fixieren, nicht nur am Fuß und am Werkzeug
- Jeder Fixpunkt teilt die freie Länge — und verändert damit die Torsion pro Meter auf beiden Seiten. Eine Klemme zu versetzen ist eine Konstruktionsänderung, keine Einstellung
- Jede Ader auf ihrem eigenen Durchmesser klemmen. Ein Ring um das ganze Bündel lässt die Adern wandern und bricht sie an der Klemme
- Serviceschlaufen dort lassen, wo ein Techniker Spiel zum Arbeiten braucht — und sicherstellen, dass diese Schlaufen im gesamten Zyklus nirgends anstoßen
Trennung
- Energie, Schweißstrom und Signale getrennt halten. Besonders Schweißstrom induziert Störungen in allem, was daneben läuft
- Prozessmedien — Luft, Kühlmittel, Klebstoff, Nietzuführung — so führen, dass eine Leckage von den elektrischen Adern weg abläuft statt in sie hinein
- Alles, was Verschleißteil ist oder häufig getauscht wird, von außen zugänglich halten
Erst nachweisen, dann bauen
Reichweite, Taktzeit und Leitungsverlauf sollten in der Simulation nachgewiesen sein, bevor die erste Konsole geschnitten wird. Die erste Bewegung des Roboters sollte nicht das erste Mal sein, dass jemand geprüft hat, ob das Paket passt — und die Verlegung ist der Teil, der am häufigsten liegen bleibt, bis eine Änderung nicht mehr günstig ist.
