Un dress pack robótico es el paquete de ingeniería que lleva todo lo que un robot necesita para hacer su trabajo — energía, señal, datos, aire, agua, corriente de soldadura, medios de proceso — desde la base del robot hasta la herramienta al final del brazo, y lo hace durante millones de ciclos sin fallar.
No es un mazo de cables. Un mazo es lo que se obtiene cuando los cables se amarran a un brazo; un dress pack es lo que se obtiene cuando alguien calcula cómo se van a mover esos cables.

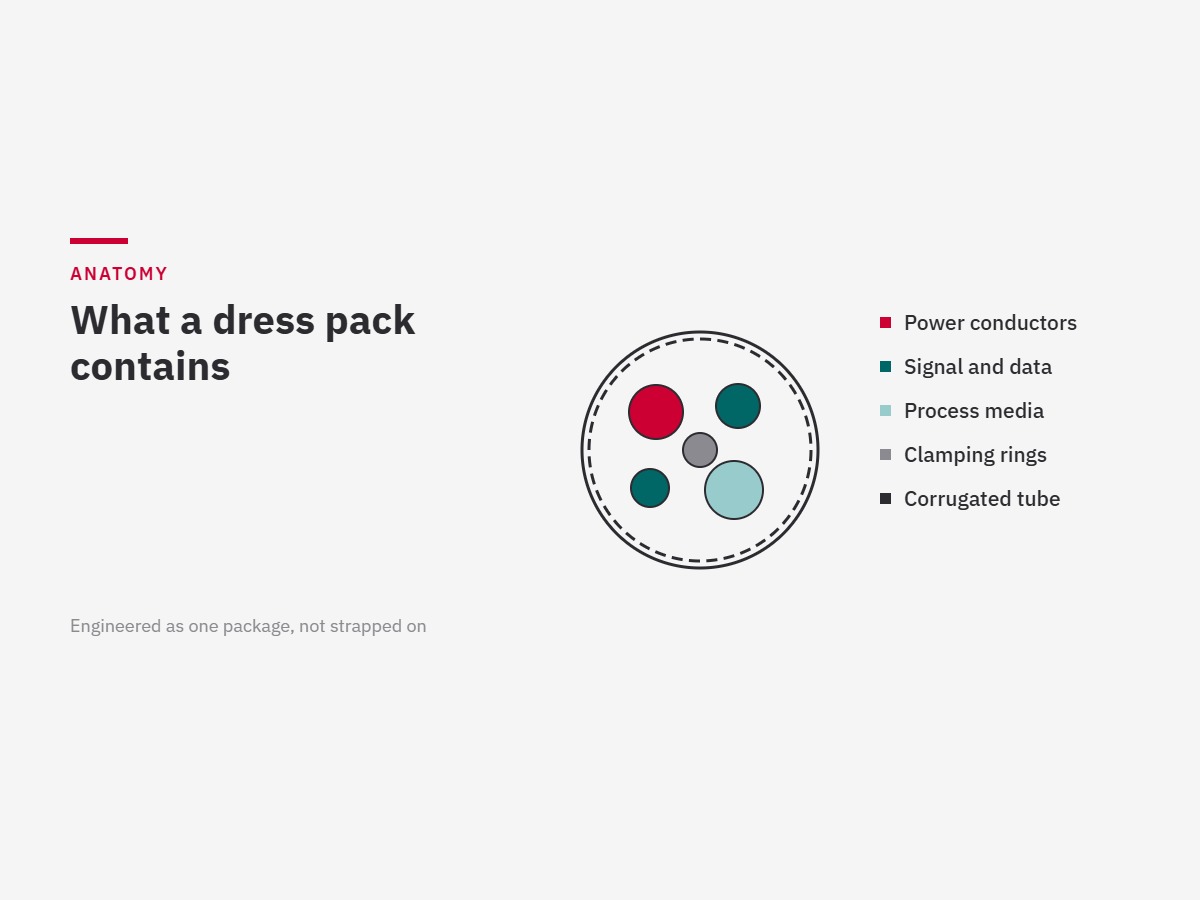

Qué lleva dentro
- Conductores de energía, señal y retroalimentación, construidos con hilos finos precisamente para sobrevivir la flexión repetida
- Mangueras para aire comprimido, agua de enfriamiento, gas de protección o medios de proceso
- Tubo corrugado o una carcasa cerrada que los contiene y protege
- Soportes, guías de bola y ménsulas que fijan el paquete al robot en puntos definidos
- Anillos de sujeción y alivios de tensión que sostienen cada núcleo en su propio diámetro
- Donde el movimiento lo exige, un sistema de retracción que recoge la holgura conforme el brazo se mueve
Por qué se diseña en lugar de ensamblarse
Un brazo robótico no dobla los cables como lo haría una persona. Los tuerce. El sexto eje puede girar 360 grados o más, y la torsión — no la flexión — es lo que al final rompe un conductor. Un cable especificado para millones de ciclos de flexión puede durar meses bajo una torsión para la que nunca fue especificado.
Por eso el paquete tiene que diseñarse alrededor de tres cosas a la vez: el alcance y la trayectoria que el robot realmente va a recorrer, la torsión que impone cada eje, y el entorno — calor, salpicaduras de soldadura, refrigerante, lavado, límites de contaminación. Si cualquiera de ellas está mal, la falla aparece meses después como pérdida intermitente de señal, que es el tipo de falla más difícil de diagnosticar.
Por qué importa comercialmente
La falla de cables es la principal causa de tiempo muerto inesperado en una línea de producción robotizada. El dress pack es una fracción pequeña del costo de una celda y una fracción grande de sus paros no planeados — y esa es exactamente la razón por la que vale la pena diseñarlo en lugar de improvisarlo.
Los tipos principales
Dress pack completo
Se entrega totalmente ensamblado, con los cables y mangueras adentro, listo para instalarse. Vea Complete Dress Pack.
Dress pack vacío
El paquete mecánico sin los medios, para clientes que ponen sus propios cables. Vea Empty Dress Pack Solution.
Sistemas de retracción
Sistemas de resorte o de perfil que manejan la holgura a lo largo del movimiento. Vea RoboRoc y RoboRex.
